nupit & sormiruuvit

Tuotamme laajasti erilaisia nuppeja ja sormiruuveja. Nuppeja saat sekä ruuvilla että sisäkierteellä. Ruuvit ja holkit ovat terästä, messinkiä tai rosteria, ja muoviosat joko kestomuovia (PA6) tai bakeliittia.

Pyydä tarjous: myynti@leomuovi.fi

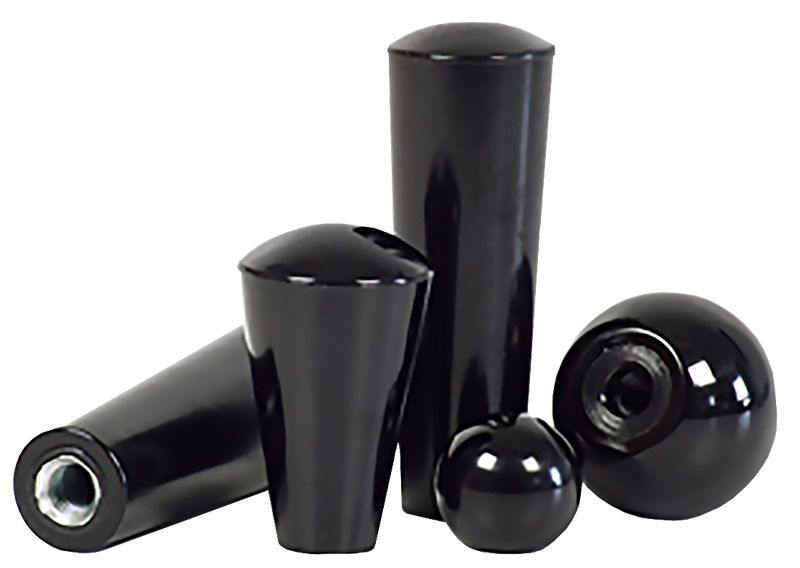

Kartio- ja pallonupit



Leomuovin valmistukseen kuuluu sisäkierteisiä pallo- ja kartionuppeja. Materiaali on hyvin käytössä kestävää fenolipuristemassaa.
Nupin kierre voi olla esimerkiksi terästä, messinkiä tai muovia.

Kartionuppi


Materiaali: fenolipuristemassa, musta

Tyyppi Muovi-
kierre		 Messinki-
kierre		 L h1 D d

KN 55

M8

   30 55 33 17,5 Kartionuppi_details.jpg

KN 85

 M8, M10, M12 M8, M10 85 30 33 21



Pallonuppi



DIN 319, Malli C
Materiaali: fenolipuristemassa, musta

Tyyppi Muovikierre H h1 D
P 20 M5, M6 20 12 18 Pallonuppi_details.jpg
P 25 M6, M8, M10 25 15 22,5
P32 M6 32 18 29
P32 M8, M10 32 18 29
P 40 M8, M10, M12 40 22 37












´´´´

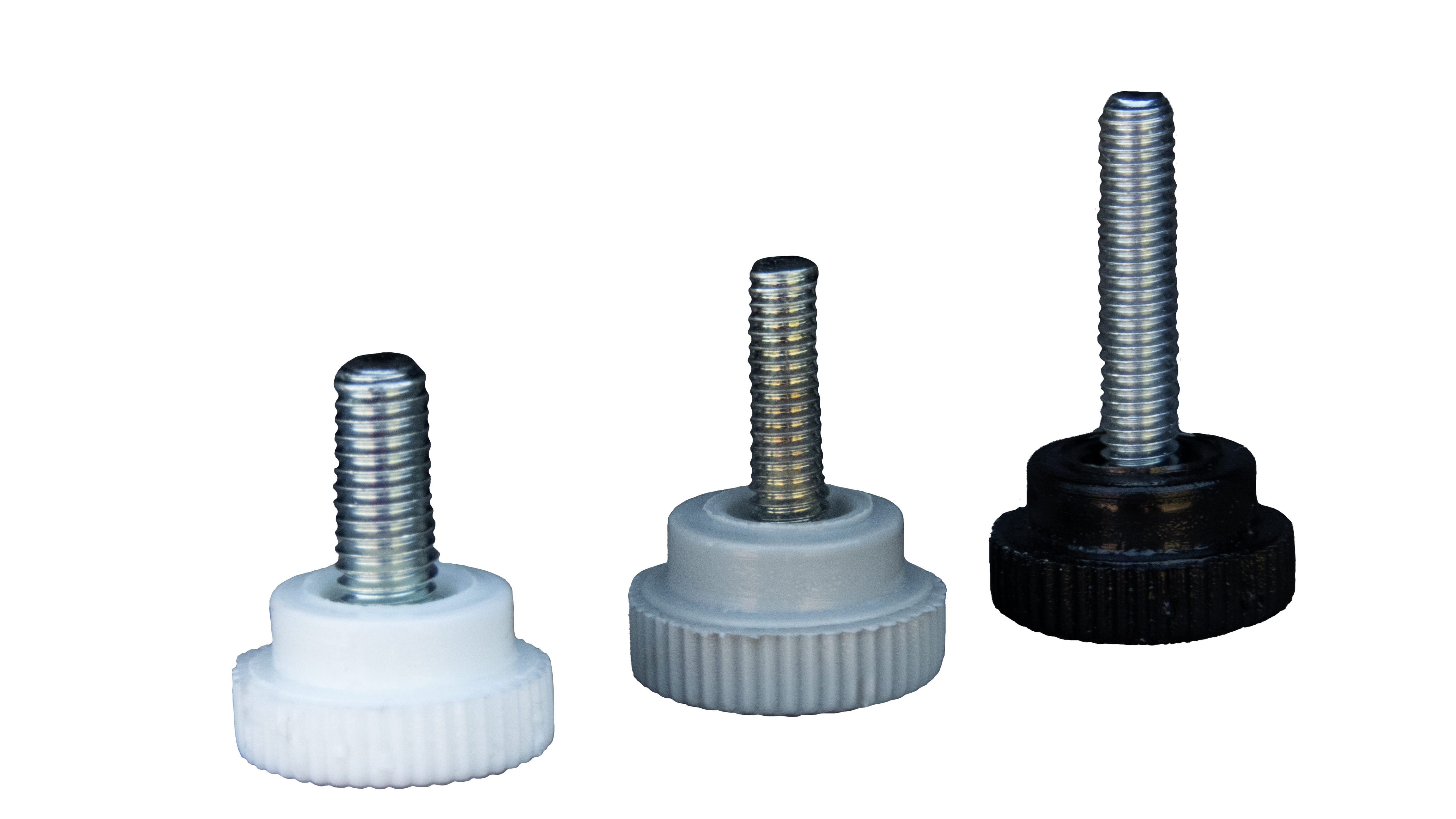

Sormiruuvit

Sormiruuvit ovat kaikki ulkokierteisiä ja ne ovat valmistettu sinkitystä raudasta. Kokoja löytyy 2 mm ja värivaihtoehtoina löytyy musta, valkoinen ja harmaa. Materiaalina on sinkitty rauta.



  Tyyppi Kierre x h1 H D h1
Sormuruuvi_details.jpg SR15 M4 x 10 18 15 10
SR15 M5 x 10 18 15 10
SR40 M8 x 20 28 40 20

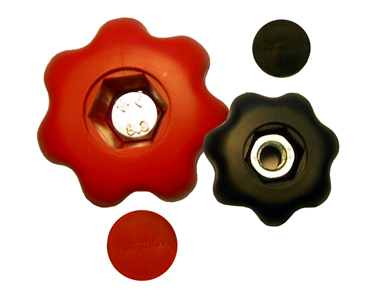

Tähtinupin runko ja tähtinuppi

Tähtinupin runko mahdollistaa tähtinupin monipuolisen käytön. Tuotteessa ei ole valmiiksi sisä- tai ulkokierrettä, vaan ne asennetaan runkoon valmistuksen jälkeen. Toimitamme joko pelkän rungon tai vaihtoehtoisesti rungon mukana mutterin tai pultin asiakkaan toiveiden mukaan. Runkoja saa monissa eri väreissä ja nupin irrotettavaan kanteen voidaan painaa vaikka yrityksen nimi tai logo.

Tähtinuppeja saa sisä- ja ulkokierteellä. Nupin kierre voi olla esimerkiksi terästä, messinkiä tai muovia. Ulkokierteisissä löytyy kokoja 5 mm välein.






Tähtinupit, sisäkierre



Tyyppi Muovi-
kierre 		 Messinki-
kierre		 D H h1 h2 d1
TN 32   M6 32 20 13,5 10 14
TN 40   M6, M8 40 25 16 12 16
TN 50 M8, M10 M8, M10 50 32 21 16 21
TN 62 M12 M8, M10, M12 62 40 25 19 23
TN 80 M16 M12 80 48 30 25 34



Tähtinupit ulkokierre

Tyyppi Kierre x (t) Ruostumaton teräs D H h1 h2 d1
TN 32 M4 x 12
M5 x 25
M6 x 10, 15, 20, 25, 30, 35		   32 20 13,5 10 14
TN 40 M6 x 10, 15, 20, 25, 30, 35, 40
M8 x 10, 15, 20, 25, 30, 35, 40, 50

M8
M8 x 25
M6 x 15
M10 x 15

 40 25 16 12 16
TN 50 M6 x 50
M8 x 15, 20, 25, 30, 35, 40, 50
M10 x 15, 20, 30, 35, 40, 50

M8 x 15, 20
M10
M10 x 20, 30

 50 32 21 16 21
TN 62 M8 x 20, 25, 30, 50, 55
M10 x 20, 30, 35, 100
M12 x 40		   62 40 25 19 23
TN 80 M8 x 50   80 48 30 25 34



Tähtinuppirungot - muoviset


Tyyppi Kierre x (t) Valkoinen Musta D H h2 d1
TNR 40 M5, M6, M8   M5, M6, M8 40 25 12 16
TNR 50 M6, M8, M10 M8 M6, M8, M10 50 32 16 21






Tähtinupit sisäk._details_värillä.jpg



























Tähtinupit ulkok_details_värillä.jpg

Tähtinupin runko ja tähtinuppi

Tähtinupin runko mahdollistaa tähtinupin monipuolisen käytön. Tuotteessa ei ole valmiiksi sisä- tai ulkokierrettä, vaan ne asennetaan runkoon valmistuksen jälkeen. Toimitamme joko pelkän rungon tai vaihtoehtoisesti rungon mukana mutterin tai pultin asiakkaan toiveiden mukaan. Runkoja saa monissa eri väreissä ja nupin irrotettavaan kanteen voidaan painaa vaikka yrityksen nimi tai logo.

Tähtinuppeja saa sisä- ja ulkokierteellä. Nupin kierre voi olla esimerkiksi terästä, messinkiä tai muovia. Ulkokierteisissä löytyy kokoja 5 mm välein.

Kierteiden selitykset

Fe – teräskierre
Ms – messinkikierre
Rst – ruostumaton teräskierre
Ei merkintää – muovikierre


Tähtinupit, sisäkierre


Tyyppi Kierre x (t) D H h1 h2 d1
TN 32 M6Ms 32 20 13,5 10 14
TN 40 M6Ms, M8Ms 40 25 16 12 16
TN 50 M8, M10, M8Ms, M10Ms 50 32 21 16 21
TN 62 M8Ms, M10Ms, M12Ms, M12 62 40 25 19 23
TN 80 M12Ms, M16 80 48 30 25 34



Tähtinupit ulkokierre


Tyyppi Kierre x (t) Fe Ms Rst D H h2 d1
TN 32 M4 x 12
M5 x 25
M6 x 10, 15, 20, 25, 30, 35		       32 20 10 14
TN 40 M6 x 10, 15, 20, 25, 30, 35, 40
M8 x 10, 15, 20, 25, 30, 35, 40, 50

M8
M8 x 25
M6 x 15
M10 x 15

 40 25 12 16
TN 50 M6 x 50
M8 x 15, 20, 25, 30, 35, 40, 50
M10 x 15, 20, 30, 35, 40, 50		   TN50 ???

M8 x 15, 20
M10
M10 x 20, 30

 50 32 16 21
TN 62 M8 x 20, 25, 30, 50, 55,
M10 x 20, 30, 35, 100
M12 x 40		       62 40 19 23
TN 80 M8 x 50       80 48 25 34
TNR 40 M5, M6, M8       40 25 12 16
TNR 50 M6, M8, M10       50 32 16 21
Ota yhteyttä!
